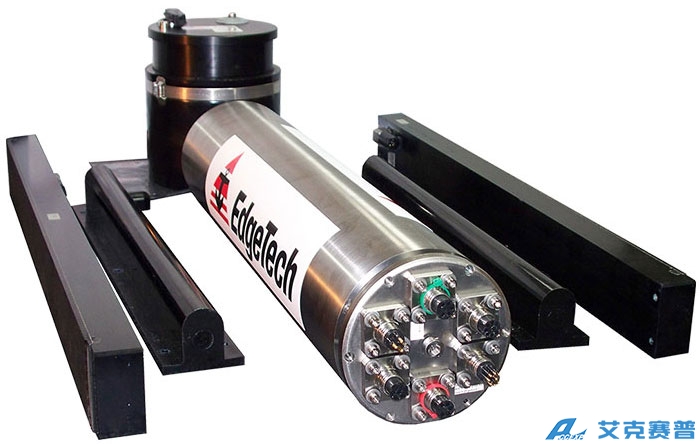

EdgeTech 2200 和 2205 是紧凑、极其灵活和可配置的声纳系统,可集成到第 3 方水下航行器上。它们专为在无人水下航行器 (UUV/AUV)、遥控航行器 (ROV)、无人水面航行器 (USV) 和其他托管平台上安装和使用而设计。这个模块化单元可以根据客户的应用程序进行配置,以单独或协同收集侧扫声纳图像、海底剖面和测深数据。对尺寸、重量和功耗进行了仔细的关注。该系统作为一个完整的包装提供,其中 2200/2205 电子设备封装在压力容器中,或者,核心电子设备可以作为安装在底盘上的板提供,以便客户可以将系统集成到 AUV 或 ROV 压力外壳中。在这两种情况下,都为侧扫声纳提供了换能器阵列(如果购买了这些配置,还提供了海底剖面仪或测深仪)。阵列可以安装在车辆上可接受的位置,最好远离推进器,并且可以“清楚地看到”海底。该系统可以通过简单地记录和存储数据而独立于托管平台运行,也可以配置为在执行任务期间与车辆自主互操作。虽然 EdgeTech 在笔记本电脑或机架式 PC 上提供了自己的声纳采集软件“Discover”,但也可以连接其他第 3 方软件进行命令和控制。海底装置的额定深度为 0 至 6000 米。坚固的模块化 2200/2205 系统包括 EdgeTech 独特而令人兴奋的水下成像技术:全光谱® CHIRP 处理、多脉冲技术(未来功能)、动态阵列聚焦(可选)和动态孔径声纳阵列。我们专有的 Full Spectrum® CHIRP 处理通过提高信噪比提高了远距离分辨率。多脉冲技术可同时在水中产生多达 2 个脉冲,从而使测量速度比传统的侧扫声纳系统提高 2 倍,或者显着增加对目标的 ping,从而获得卓越的分辨率。EdgeTech 独有的动态聚焦阵列提高了远场的分辨率,并在更远的范围内实现了更好的目标识别。
侧扫频率从 75 kHz 到 1600 kHz
从 500Hz 到 24kHz 的亚底频率
具有全幅覆盖且无最低点间隙的测深功能
同时双频操作
新的三频选项:230 kHz、540 kHz 和 1600 kHz
单频或双频动态聚焦阵列
多脉冲操作
在线自检和状态报告
考古调查
地质/地球物理调查
沉积物分类
电缆和管道测量
前/后疏浚调查
冲刷/侵蚀调查
海洋建筑调查
底栖栖息地测绘
疏浚作业
海洋碎片搜索
军事快速环境评估 (REA)
港口和港口安全
路线调查
浅水水文测量
地雷对策 (MCM)
传感器系统选项
磁强计
俯仰/横滚/偏航/垂荡/航向
压力/温度
USBL/响应者
其他客户指定的。。。
海底
压力壳体中的电子元件
用于车辆压力壳的电子底盘
传感器阵列
上部结构
带DISCOVER软件的笔记本电脑
带DISCOVER的机架式PC
第三方设备和软件
侧扫声纳 双同步频率 | 水深测量 Option | 海底探查器 |
75 / 120 kHz | 1 - 10 kHz | |
75 / 410 kHz | 2 - 16 kHz | |
120 / 410 kHz | 120 kHz | 4 - 24 kHz |
230 / 540 kHz | Choice of 230 or 540 kHz | |
230 / 850 kHz 可用于动态聚焦的远程高清(DF) | 230 kHz | |
540 / 1600 kHz | 540 kHz | |
850 / 1600 kHz | 850 kHz | |
三频 230/540/1600 kHz 230/850/1600 kHz | 230, 540 of 850 kHz |
侧扫声纳频率 | |
75 kHz | 1000M |
120 kHz | 500M |
230 kHz | 300M |
410 kHz | 200M |
540 kHz | 150M |
850 kHz | 75M |
1600 kHz | 35M |
次底部频率 | |||
频率范围 | 4 - 24 kHz | 2 - 16 kHz | 1 - 10kHz |
垂直分辨率(取决于选择的脉冲) | 4 - 8 cm | 6 - 10 cm | 15-25 cm |
渗透(典型)在粗钙质砂中 粘土中 | 2m 40m | 80m 15m | 15m 150m |
