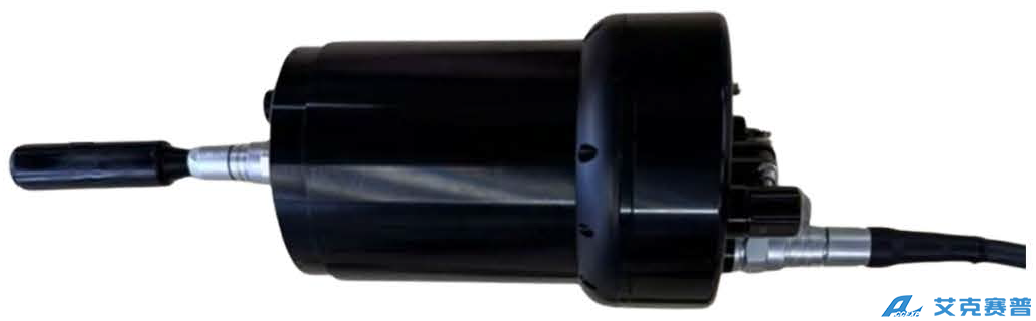

便携式水声信号采集设备
A-CGS-1S自容式小型水声信号采集设备采用模块化设计，具备设计紧凑、小巧轻便、采集时间长的特点，可用于对水下环境、船舶设备、重点设施、安防区域等场景的水下声音信号采集。
单人布放，储运方便
l 小型化设计，紧凑便携
l 耐用抗腐蚀航空包装箱
模块化设计
l 集成高能量密度可充电电池，续航时间不少于5×24小时
l 配置信号指示灯、水下深度/温度传感器、设备内部温湿度传感器
l 支持远程APP升级
l 信号采样率：5KHz-160KHz可在线配置
l 信号放大倍数：1x-8x可在线配置
l RJ45网络通讯接口，支持上位机直连

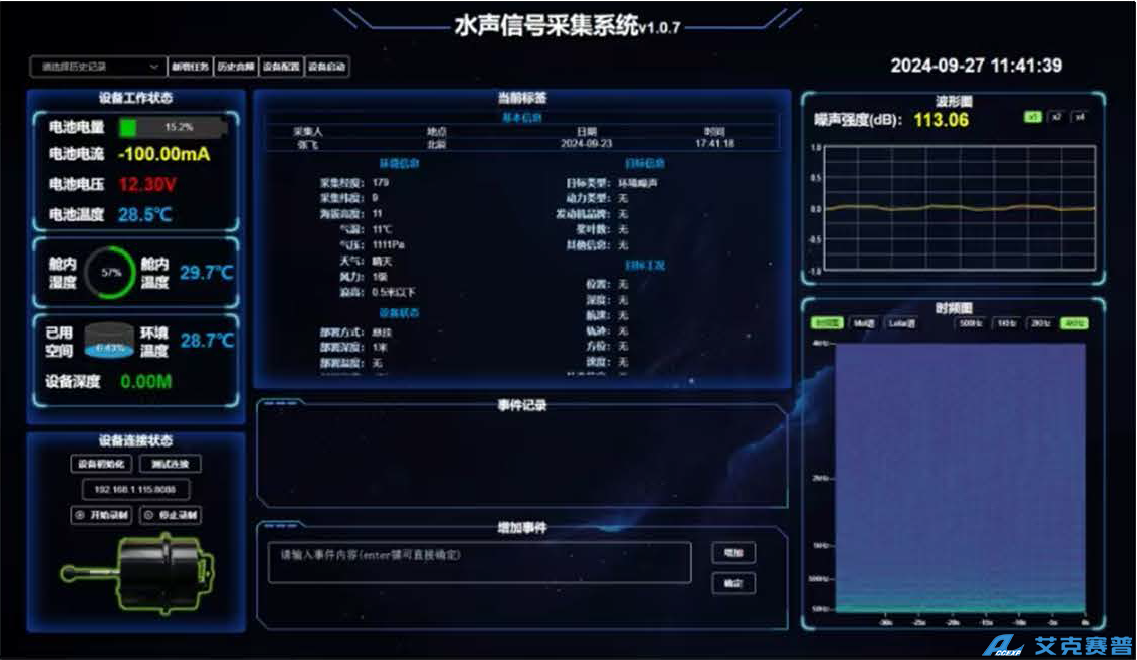

l 配置可视化水声信号采集软件
l 电池充电保护
l 重量：2KG（不含电缆）
l 功耗：1.2W
l 存储：512GB

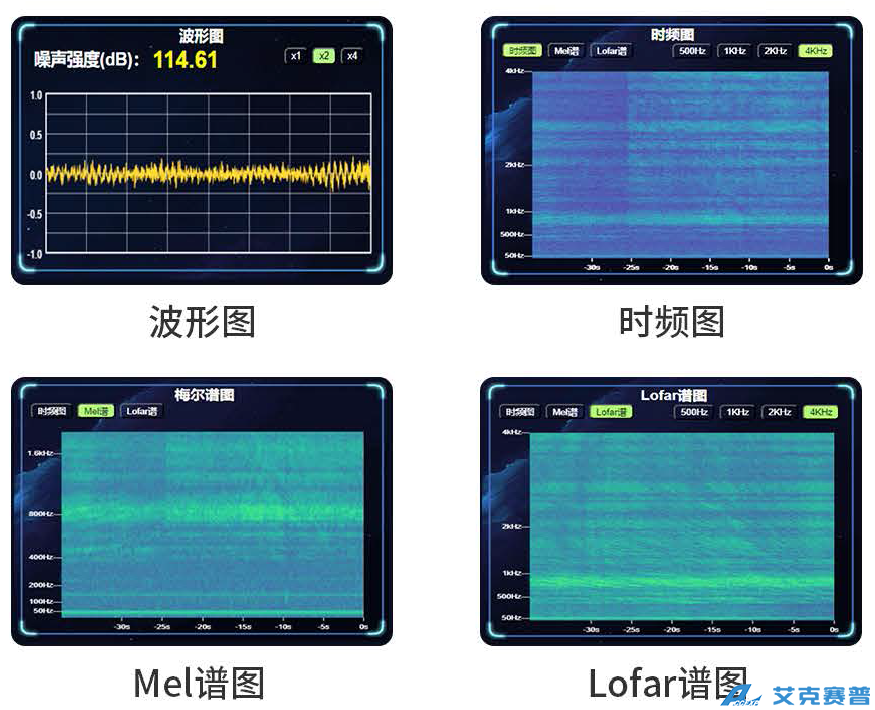

采集过程可视化，实时展示波形图和多种频谱图，并可切换显示分辨率
支持远程升级，高效后续服务
l RJ45网络接口
l 支持上位机直连
l 支持远程升级
l 支持二次开发
l 提供数据采集、数据标注、数据分析服务
操作友好简单
l 可视化操作界面，布局直观
应用场景
l 水库、河道、湖泊、海洋等水下声音信号采集
l 船只、设备、动物等水下声音信号采集
l 管道、堤坝、桥墩、码头等重点设施水下声音信号采集
l 水下安防区域环境声音信号采集
技术指标
典型参数 | 设备尺寸 | L200mm，Φ100mm |
最大长度（安装水听器） | L330mm | |
设备重量 | 2KG | |
典型功耗 | 1.2W | |
连续工作时长 | 120H | |
最大工作深度 | 60m | |
工作温度范围 | -10~50℃ | |
数据采集格式 | Wav16 | |
采样率 | 160KSPS（可调） | |
采样精度 | 16bit | |
ADC采集方式 | 全差分 | |
外部充电电压 | 220AC | |
主要功能 | 水下声音信号采集、存储、播放、导出 | |
水下声音信号标签、声音事件记录 | ||
水下噪声强度（dB）测量 | ||
水下设备工作状态监测 | ||
声音信号波形图、频谱图实时展示 | ||
默认配置 | 采集处理平台 | 单片机 |
电池容量 | 20AH锂电池组 | |
存储容量 | 512GB | |
通讯方式 | 有线通讯，RJ45接口 | |
电缆长度 | 15米 | |
水听器 | 小型水听器（频率范围20HZ~20KHZ） | |
传感器 | 外置水深/环境水温传感器 内置温湿度传感器、电池电量/电流/电压/温度传感器 | |
软件 | 水声信号采集软件 | |
其他 | 设备工作状态指示、存储容量指示 | |
包装箱 | 航空箱 | |
可选配置 | 水听器 | 可选配宽频段水听器 |
水听器延长线 | 可选配水听器延长线 | |
通讯电缆 | 可选配多种长度通讯电缆 | |
笔记本电脑操作台 | 含水声信号采集、标注、管理软件 | |
