EdgeTech 2400 深水侧扫声纳海底剖面分析系统
EdgeTech 的 2400 系列是一个完全集成的组合侧扫声纳（可选宽幅 MPES 测深）和海底剖面分析系统，专为深度达 6,000 米的深水作业而设计。用户可以完全配置 2400 以最适合手头的应用程序。系统配备双频侧扫声纳，可选择 75 kHz、120 kHz 或 410 kHz 频率；其中任何一个都可以配对在一起。2400 还可以选择宽带海底探查器。海底剖面仪的频率选项为 1-10 kHz、2-16 kHz 或 4-24 kHz。2400 系统还可以集成大量额外的可选传感器以进行额外的数据收集。其中许多传感器都是 Plug 'n' Tow™，这意味着它们已经过 EdgeTech 和产品制造商的测试，以确保两个系统能够无缝地协同工作。一些典型的 Plug 'n' Tow™ 传感器包括磁力计、USBL 声学跟踪系统、测深仪、CTD、运动传感等，其他传感器也可用。

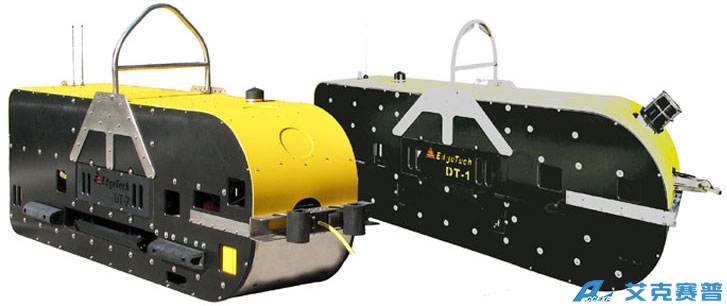

标准的 2400 系统配有多种组合式深拖鱼、通过单根同轴电缆运行的数字遥测和运行 EdgeTech 的 DISCOVER 采集软件的 19 英寸机架安装顶部处理器。
特征
完全集成的交钥匙系统
通过单根同轴或光纤拖缆进行数字遥测
用于用户提供的传感器的模拟和数字通道
内置航向、俯仰和滚动传感器
Plug 'n' Tow™ 工厂测试可选传感器
应用
考古调查
电缆和管道测量
深水地质灾害调查
地质/地球物理调查
路线调查
技术参数
| 侧扫声纳 | DW-75/410 | DW-120/410 |
| 频率 (dual simultaneous CHIRP) | 75 & 410 kHz | 120 & 410 kHz |
| 工作范围 | 75 kHz: 1250 m/side 410 kHz: 150 m/side | 120 kHz: 500 m/side 410 kHz: 150 m/side |
| 水平波束宽度 (1-way @-3dB) | 75 kHz: 1.3° 410 kHz: 0.75° | 120 kHz: 1.1° 410 kHz: 0.75° |
| 垂直波束宽度 (1-way @-3dB) | 75° | |
| 沿航迹分辨率 | 75 kHz: 8.2m @500m 410 kHz: 0.94m @100m | 120 kHz:4.15m @300m 410 kHz: 0.94m @100m |
| 横向分辨率 | 75 kHz: 10 cm 410 kHz: 1.8 cm | 120 kHz: 6.25 cm 410 kHz: 1.8 cm |
| 俯角 | 10° to 20° 从水平，可调节 | |
| 水深测量 | |||
| MPES 宽幅测深 | Various frequency options available. Please call for details. | ||
| 海底探查器 | DW-106 | DW-216 | DW-424 |
| 频带 | 1-10 kHz | 2-16 kHz | 4-24 kHz |
| 分辨率 | 9-25 cm | 6-10 cm | 4-8 cm |
| 在粗砂中的渗透 | 20 | 6 | 2 |
| 在粘土中的渗透 | 200 | 80 | 40 |
| 拖体 | DT-2 |
| 长 | 338 cm (133”) |
| 宽 | 91 cm (36”) |
| 高 | 122 cm (48”) |
| 空气中的重量 | 998 kg (2,200 lbs.) |
| 盐水中的重量 | Positively buoyant |
| 深度等级 | 6,000m |
| 选件 | 减压器、50米电缆、紧急恢复系统（声释放、RDF、频闪灯） |
| 顶部组件 | Hardware 19” Rack 3U |
| 操作系统 | Windows® 7 |
| 展示 | 双23英寸高分辨率平板显示器 |
| 数据接口 | DVD-R/W 和/或 LAN 连接 |
| 文件格式 | 本机 JSF 或 XTF 用于侧扫，SEG-Y 用于底部 |
| 输出 | 以太网 |
| 电源输入 | 105-230 VAC auto sensing, 50-60 Hz |
| 拖缆 | |
| 类型 | 同轴或光纤 |
| 最长长度 | 同轴10,000m，光纤无限制 |
| 系统选项磁力计 | 多波束测深、CTD、运动传感、USBL 声学跟踪系统、定制传感器 |
