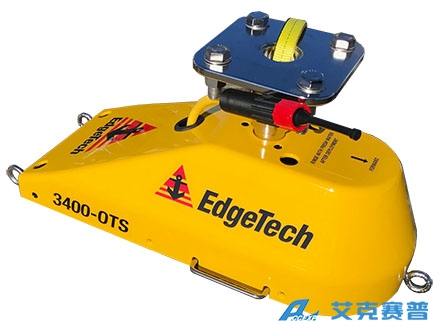

基于 EdgeTech 海底探查器产品线的长期成功,新的侧立杆安装 3400-OTS 为用户提供了对当前海底探查器系统的许多独特改进。3400-OTS 利用 EdgeTech 专有的全频谱 CHIRP 技术传输宽带调频 (FM) 脉冲。该系统使用平面多通道水听器阵列来生成海洋、湖泊和河流中海底地层的高分辨率图像,并在各种海底类型中提供出色的穿透力。3400-OTS 接收器阵列被分段用于标准的海底剖面操作或“管道”模式,以实现埋地管道或电缆的最佳定位和成像。该系统提供实时反射系数测量。EdgeTech 海底剖面仪系统的这种独特能力使用户能够使用线性系统架构收集复杂的“分析”数据,以测量沉积物反射和分析沉积物类型确定。此外,该系统具有离散的发送和接收通道,允许连续收集数据,从而产生高 ping 速率,这对于建筑和管道勘测尤为重要。
轻型 3400-OTS 非常适合使用小型船进行浅水勘测。而具有双发射器和大型接收阵列的低频型号非常适合深水和风电场应用。
EdgeTech 3400-OTS 海底分析系统作为一个完整的软件包提供,包括 EdgeTech 的 DISCOVER 海底采集和处理软件。3400-OTS 也可以连接到第 3 方软件。
• 三种侧面安装配置:
超轻型浅水
轻型浅水
低频深水
• 管道勘测模式
• 具有以太网遥测和电源的数字接收器
• 实时俯仰、横摇、起伏和深度传感器
• 表面回波衰减
• 为不同的测量应用量身定制的脉冲库
• 双频传输
• 地质调查
• 环境现场调查
• 沉积物分类
• 埋地管道和电缆调查
• 考古调查
• 采矿/疏浚调查
• 绘制、测量和分类海底沉积层
声学 | 3400-OTS 超轻 | 3400-OTS 轻 | 3400-OTS 低频 |
频率范围(kHz) | 4-24 | 2-16 | 1-10 |
变送器数量 | 1 | 1 | 2 |
垂直分辨率(厘米) | 4-8 | 6-10 | 10-30 |
在砂中的穿透(典型)(m) 在粘土中的穿透(典型)(m) | 2 40 | 6 80 | 20 200 |
传输类型 | 全频谱® 调频信号 (CHIRP) | ||
长/宽/高 (cm) | 77 x 33 x 34 | 77 x 33 x 34 | 117 x 75 x 51 |
空气中的重量 | 21.4 kg (47 lbs) | 26.3 kg (58 lbs) | 145 kg (320 lbs) |
甲板电缆长度 (m) | 20 (50 max) |
上部模块 | |||
硬件 | 坚固耐用,便携式防溅外壳(或机架安装) | ||
功率放大器(瓦特) | 200 | 200 | 4000 |
推荐的操作系统 | Windows® 10 | ||
显示屏(可选) | 防溅半坚固型笔记本电脑 | ||
文件格式 | Native JSF, SEG-Y & XTF | ||
输入/输出 | Ethernet | ||
电源输入 | 120/220 VAC 自动感应 |
